Каталог герметичных химических насосов типа ЦГ (технические характеристики)
Конструктивные особенности исполнения электронасосов типа ЦГ в зависимости от температуры перекачиваемой жидкости
| Конструктивное исполнение |
1, 4 |
2, 5 |
3, 6 |
|---|---|---|---|
|

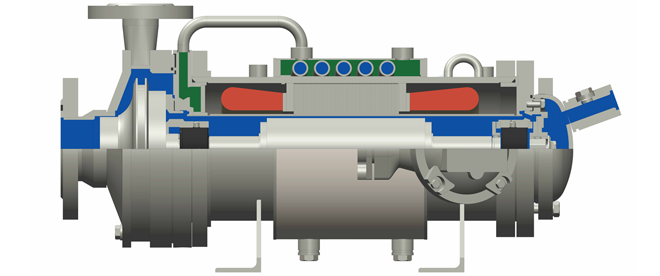

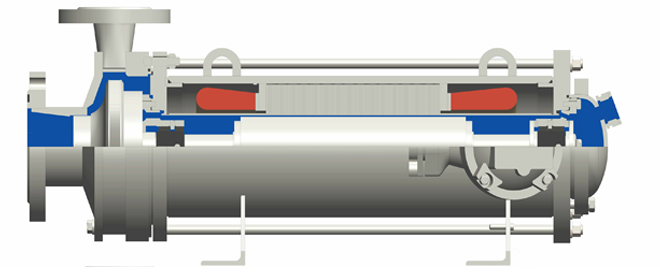

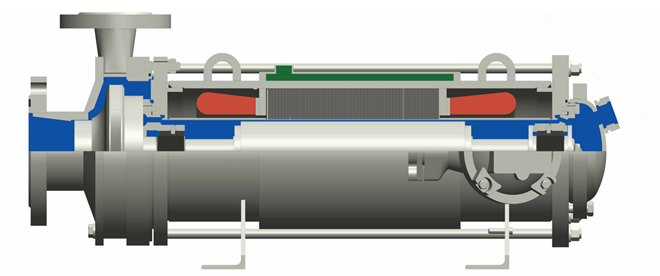

Схематическое изображение: |
|
|
|
|
Производительность: |
3,2 - 100 m3/h | 3,2 - 200 m3/h | 3,2 - 200 m3/h |
|
Высота напора: |
12,5 - 125 m; | 12,5 - 200 m; | 12,5 - 125 m; |
|
Число оборотов: |
1500 до 3000 min-1; |
1500 до 3000 min-1; |
1500 до 3000 min-1; |
|
Рабочая температура: |
макс +50 °C | макс +100 °C | макс +360 °C |
|
Вязкость: |
до 50 mm2/s; | до 50 mm2/s; | до 50 mm2/s; |
|
Давление в контуре: |
до 50 bar; | до 50 bar; | до 50 bar; |
|
Мощность двигателя: |
1,1 - 37 kWt. | 1,1 - 132 kWt. | 1,1 - 75 kWt. |
Расшифровка обозначениий герметичных химических электронасосов ЦГ на примере насоса 4ЦГ 50/80К-22-5-У2:
Герметичный химический насос типа ЦГ
.png)
4 - порядковый номер модернизации;
ЦГ - центробежный герметичный;
50 - номинальная подача, м3/ч;
80 - номинальный напор, м;
К - условное обозначение по материалу исполнения;
22 – номинальная мощность встроенного электродвигателя, кВт;
5 – конструктивное исполнение в зависимости от температуры и давления перекачиваемой жидкости;
У – климатическое исполнение;
2 – категория размещения.
При выполнении с одним из вариантов наружного диаметра рабочего колеса, после величины напора добавляется «а» или «б» (например, 4 ЦГ 50/80аК-22-5-У2).
В наименовании: цифра - порядковый номер разработки; ОС - одноступенчатый; МС - многоступенчатый; ДМС - двухсторонний многоступенчатый.
|
Обозначение электронасоса |
Номинальные |
Рабочий интервал подачи, м3/ч |
Вид охлаждения, Ж, Б/о |
Температура жидкости, °С |
Масса, кг |
||
| Подача, м³/ч | Напор, м | Мощность двигателя, кВт | |||||
| ЦГ 6,3/20-1,1-2 (5) | 6,3 | 20 | 1,1 | 2,5-9,5 | Б/о | -40...+100 | 75 |
| ЦГ 6,3/20-1,1-3 | 6,3 | 20 | 1,1 | Ж | +100...+360 | 115 | |
| ЦГ 6,3/32-2,2-2 (5) | 6,3 | 32 | 2,2 | 2,0-9,5 | Б/о | -40…+100 | 85 |
| ЦГ 6,3/32-2,2-3 | 6,3 | 32 | 2,2 | Ж | +100...+360 | 86 | |
| ЦГ 12,5/50-4-2 (5) | 12,5 | 50 | 4 | 3,5-18 | Б/о | -40…+100 | 100 |
| ЦГ 12,5/50-4-2С | 12,5 | 50 | 4 | Б/о | -40...+100 | 130 | |
| ЦГ 12,5/50-4-3 (6) | 12,5 | 50 | 4 | Ж | +100…+360 | 115 | |
| ЦГ 25/12,5-3Б-1 | 25 | 12,5 | 3 | 17,5-37,5 | Б/о | -40…+40 | 130 |
| ЦГ 25/20-3-2 (5) | 25 | 20 | 3 | 18-36 | Б/о | -40...+100 | 95 |
| ЦГ 25/20-3-3 (6) | 25 | 20 | 3 | Ж | +100…+360 | 100 | |
| ЦГ 25/50-5,5-1 (4) | 25 | 50 | 5,5 | 15-37,5 | Б/о | -40…+40 | 140 |
| ЦГ 25/50-5,5-2 (5) | 25 | 50 | 5,5 | Б/о | -40…+100 | 140 | |
| ЦГ 25/50-5,5-3 (6) | 25 | 50 | 5,5 | Ж | +100…+360 | 150 | |
| ЦГ 25/50-7,5-1 (4) | 25 | 50 | 7,5 | Б/о | -40...+40 | 165 | |
| ЦГ 25/50-7,5-1С | 25 | 50 | 7,5 | Б/о | -40...+40 | - | |
| ЦГ 25/50-7,5-2 (5) | 25 | 50 | 7,5 | Ж | +40...+100 | 165 | |
| ЦГ 25/50-7,5-3 (6) | 25 | 50 | 7,5 | Ж | +100...+360 | 162 | |
| ЦГ 25/50-7,5-5С | 25 | 50 | 7,5 | Ж | +40...+100 | - | |
| ЦГ 25/80-11-4 | 25 | 80 | 11 | окт.40 | Б/о | -40…+40 | 170 |
| ЦГ 25/80-11-5 | 25 | 80 | 11 | Ж | +40...+100 | 170 | |
| ЦГ 25/80-11-5С | 25 | 80 | 11 | Ж | +40…+100 | 175 | |
| ЦГ 25/80-11-6 | 25 | 80 | 11 | Ж | +100…+360 | 220 | |
| ЦГ 25/80-15-4 | 25 | 80 | 15 | Б/о | -40...+40 | 190 | |
| ЦГ 25/80-15-5 | 25 | 80 | 15 | Ж | +40...+100 | 190 | |
| ЦГ 25/80-15-5С | 25 | 80 | 15 | Ж | +40...+100 | 190 | |
| ЦГ 50/12,5-5,5Б-1 | 50 | 12,5 | 5,5 | 35-65 | Б/о | -40…+40 | 175 |
| ЦГ 50/50-11-1 (4) | 50 | 50 | 11 | 25-75 | Б/о | -40…+40 | 160 |
| ЦГ 50/50-11-2 (5) | 50 | 50 | 11 | Ж | +40…+100 | 160 | |
| ЦГ 50/50-11-3 (6) | 50 | 50 | 11 | Ж | +100…+360 | 165 | |
| ЦГ 50/50-11-5С | 50 | 50 | 11 | Ж | +40…+100 | 165 | |
| ЦГ 50/50-11-6С | 50 | 50 | 11 | Ж | +100…+360 | 185 | |
| ЦГ 50/50-15-1 (4) | 50 | 50 | 15 | Б/о | -40...+40 | 180 | |
| ЦГ 50/50-15-2 (5) | 50 | 50 | 15 | Ж | +40...+100 | 180 | |
| ЦГ 50/50-15-3 | 50 | 50 | 15 | Ж | +100...+360 | 190 | |
| ЦГ 50/50-15-5С | 50 | 50 | 15 | Ж | +40...+100 | 190 | |
| ЦГ 50/50-5-6С | 50 | 50 | 15 | Ж | +100...+360 | - | |
| ЦГ 50/80-К-18,5М-4Л | 50 | 80 | 18,5 | Б/о | -100…-40 | 280 | |
| ЦГ 50/80-22-4 | 50 | 80 | 22 | Б/о | -40…+40 | 280 | |
| ЦГ 50/80-22-5 | 50 | 80 | 22 | Ж | +40…+100 | 280 | |
| ЦГ 50/80-22-6 | 50 | 80 | 22 | Ж | +100…+360 | 345 | |
| ЦГ 50/125-37-5 | 50 | 125 | 37 | 65-140 | Ж | -40…+100 | 310 |
| ЦГ 100/32-11-1 (4) | 100 | 32 | 11 | Б/о | -40…+40 | 190 | |
| ЦГ 100/32-11-2 (5) | 100 | 32 | 11 | Ж | +40…+100 | 190 | |
| ЦГ 100/32-11-3 (6) | 100 | 32 | 11 | Ж | +100…+360 | 205 | |
| ЦГ 100/32-11-6С | 100 | 32 | 11 | Ж | +100…+360 | 235 | |
| ЦГ 100/32-15-1 (4) | 100 | 32 | 15 | Б/о | -40...+40 | 205 | |
| ЦГ 100/32-15-2 (5) | 100 | 32 | 15 | Ж | +40...+100 | 205 | |
| ЦГ 100/32-15-3 (6) | 100 | 32 | 15 | Ж | +100...+360 | 225 | |
| ЦГ 100/50-30-4 | 100 | 50 | 25 | 70-140 | Б/о | -40...+40 | 330 |
| ЦГ 100/50-30-5 | 100 | 50 | 25 | Ж | +40...+100 | 330 | |
| ЦГ 100/50-30-5С | 100 | 50 | 25 | Ж | +40...+100 | - | |
| ЦГ 100/80-37-5 | 100 | 80 | 37 | 65-140 | Ж | -40…+100 | 330 |
| ЦГ 100/80-37-6 | 100 | 80 | 37 | Ж | +100…+360 | 410 | |
| ЦГ 100/125Н-К-55М-4Л | 100 | 125 | 55 | Ж | -70…+30 | 450 | |
| ЦГ 100/125-75-5 | 100 | 125 | 75 | Ж | -40…+100 | 485 | |
| ЦГ 100/125-75-6 | 100 | 125 | 75 | Ж | +100…+360 | 600 | |
| ЦГ 100/200-132-5 | 100 | 200 | 132 | 30-150 | Ж | -40…+100 | 850 |
| ЦГ 200/50-37-5 | 200 | 50 | 37 | 100-300 | Ж | -40…+100 | 360 |
| ЦГ 200/50-45-5 | 200 | 50 | 45 | Ж | -40…+100 | 360 | |
| ЦГ 200/80-75-6 | 200 | 80 | 75 | 150-250 | Ж | +100…+360 | 570 |
